Описание
Коллекция содержит 194 условно-графических обозначения электротехнических устройств в формате AutoCAD DWG, применяемых при проектировании однолинейных схем главных и вторичных электрических цепей.

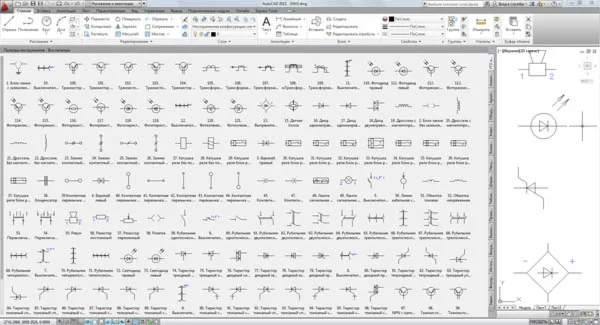

Условно-графические обозначение для удобства собраны в инструментальную палитру блоков. 100% по ГОСТ.
Представлены УГО следующего оборудования:
— Трансформаторы силовые.
— Трансформаторы измерительные.
— Высоковольтные выключатели.
— Разъединители.
— Короткозамыкатели.
— Разрядники.
— Реакторы.
— Автоматические выключатели.
— Диоды.
— Контактные перемычки.
— Рубильники.
— и др.
Архив также содержит элементы УГО выполненные, как стандартный чертеж формата AutoCAD2004/2010.
Примечание:
— для корректного отображения чертежей, необходимо скачать и установить инженерные шрифты ГОСТ, ГОСТ_А для AutoCAD и Windows.
